Q1:

请教有关PID控制的相位控制、循环控制 ON/OFF时分割比例控制的不同点。

A1:

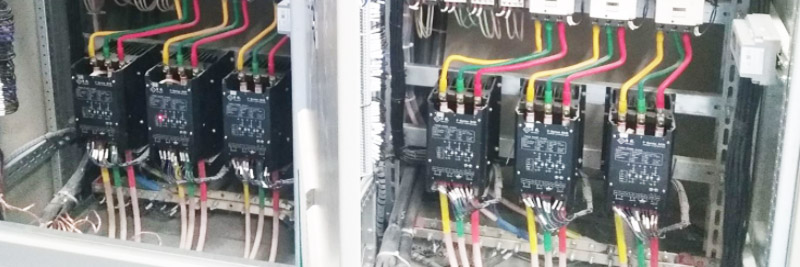

●相位控制 G3PX

(1) 由于各半周期的输出量的变化， 可进行高精度的温度控制。

(2) 由于通过更精密的控制能抵御外部干扰， 减少热冲击， 能够 延长加热器的寿命。

(3) 由于能够自由设定倾斜度， 在与温控器成套使用时能调整输 出量。

(4) 可以通过软启动装置、定电流电路抑制接通电流。

(5) 通过相位控制， 产生干扰。

●循环控制 G32A-EA+SSR

(1) 根据电压输出的输出周期， 在较短周期内可进行精密的控制，

       与ON/OFF时分割比例控制相比， 实现了更高精度的温度控制。

(2) 可以通过SSR实现不使用温控器的手动控制。

●ON/OFF时分割控制

(1) 与温控器的组合， 是最流行的控制方法。

(2) 剧烈地进行ON/OFF， 将会缩短加热器的寿命。

(3) 控制热容量较大的物体。（不易变暖不易变冷）。

控制性

响应性

空间

成本

干扰

温度调整器输出

相位

◎

○

○

△

模拟电流

循环

○

○

○

◎

模拟电流

ON/OFF

时分割

SSR

○

◎

○

◎

脉冲电压

继电器

△

◎

◎

△

继电器

Q2:

何谓定电流功能（电力调整器（G3PX）） ？

A2:

比如纯金属系的加热器， 接通电流非常大时， 能进行自动控制， 具有保护加热器和系统的功能。

如下图所示， 代表钼、钨的纯金属系加热器流入接通时额定电流 10倍的电流。

（不能用长时间软启动装置完全控制）

如下图所示， 定电流电路根据自动输入信号的电流值进行相应的 工作。通过ON的相位变小控制接通电流。

（该定电流电路中流入不可控制的大电流时， 保护过电流检测功 能启动开关元件。此时， 切断输入信号， 电平显示器闪烁）。

Q3:

恒定电流型中， 可以通过负载短路保护G3PX吗？

A3:

不可以保护。

流入短路电流时， 恒定电流功能、过电流检测功能在运作前会破 坏元件。

发生短路事故时， 为保护G3PX， 请连接速断保险丝。

推荐保险丝

产品型号

保险丝型号

厂商

G3PX-220

□□□

60PFF20U

G3PX-240

□□□

50SHA40

G3PX-260

□□□

25LKA60B

对象型号：G3PX-2□□EC/G3PX-2□□DC

Q4:

为何电路电源和负载电源为同一电源？

A4:

为进行相位控制， 必须检测过零。要检出该过零， 必须将其设为 同相位。相位有偏移时， 将会引起误操作（输入信号和输出量不 匹配）。
